鋰亞自動卷繞機
實現鋰亞電池自動極片制作、卷繞、入殼
鋰錳全自動卷繞機
鋰錳全自動卷繞機，實現極片制作、卷繞、入殼、自動排出等功能。

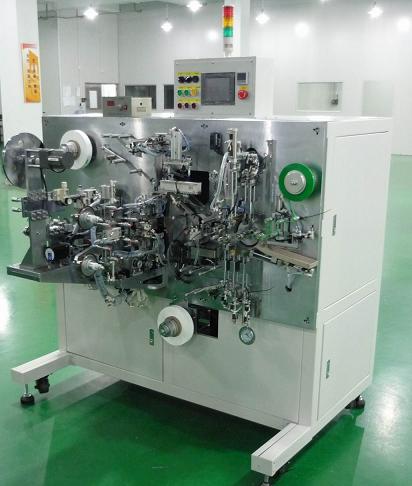

圓柱鋰離子電池全自動卷繞機適用的電芯規格
直徑：φ13～26mm高度：40～70mm（不包括極耳）
圓柱鋰離子電池全自動卷繞機設備概述
本機主要用于圓柱鋰離子動力電池電芯的卷繞。工作過程如下：正、負極片及隔膜主動放卷，分別經除塵除鐵及除靜電處理，引入卷繞部并按工藝要求進行卷繞，貼付終止膠帶。成品自動下料，經短路檢測及不良品剔除，將良品輸送至收集臺，實現全自動卷繞過程。
四，設備功能及特點
1）換工位采用轉盤雙工位結構，生產效率較高；
2）卷針雙側拔針，不易出現抽芯現象；
3）雙側同步驅動，傳動穩定，無撞針問題；
4）隔膜自動放卷，工作張力：2-10 N，連續可調；
5）正、負極片自動放卷及糾偏，工作張力：2N-10N，連續可調；
6）極片放卷及裁端部設有除塵裝置；
7）隔膜放卷處設有除靜電裝置；
8）終止膠帶采用滾貼方式，不易褶皺；
9）采用機械手下料，皮帶輸送，避免電芯碰傷；
10）設備界面友好，操作簡便，維護簡單。
五，主要技術參數
1，卷針直徑：φ4mm（標準）；
2，卷繞直徑：φ13-26mm；
3，隔膜寬度：40-70mm；
4，隔膜最大直徑：φ300mm；
5，正，負極片寬度：35-65mm；
6，正，負極片最大直徑：φ400mm；
7，終止膠帶寬度范圍：35-65mm；
8，卷繞精度：
1）隔膜對齊誤差±0.3mm；
2）極片對齊誤差±0.3mm；
3）電芯高度誤差小于0.5mm；
9，設備能力：
當極片長小于800mm，生產效率8～10 PCS／min；
當極片長小于1600mm，生產效率不小于4～6 PCS／min。
六，配套設施
1）空間：1800mm（L）×2000mm（D）×1800mm（H）；
2）電源：220VAC±5﹪，單相，10KW；
3）氣源：5～7kgf／cm²，100 l／min；
4）無腐蝕性氣體、液體、爆炸性氣體。
|
