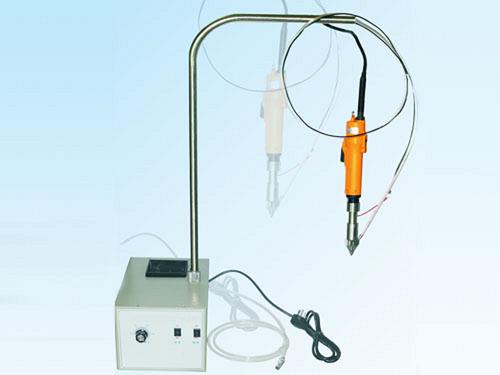

手持式自動送料鎖螺絲機由人工手握操作，下壓自動送料，自動鎖付螺絲，可根據客戶要求定制，能夠?qū)崿F(xiàn)自動化的核心就在于能夠自動送料,自動鎖付,自動檢測不合格的螺絲,缺料報警。廣泛應用于LED，電子，電機，電器組裝等行業，可快速提高鎖螺絲效率。
手持式自動鎖螺絲機又叫也叫手持式自動送鎖螺絲機、自動打螺絲機、自動上螺絲機、螺絲緊固機等。它包含螺絲自動整列單元，螺絲自動輸送單元和螺絲自動擰緊單元以及鎖付過程中的檢測單元。相對于一手拿螺絲、一手拿電批的鎖螺絲方式，自動鎖螺絲機可以解放一只手出來，只需一只手對準螺絲孔位鎖螺絲即可。當鎖完一顆螺絲后只需提起螺絲刀對準下一個螺絲孔位鎖螺絲，機器會自動在提起螺絲刀的瞬間將一個螺絲輸送到批嘴下，等待鎖下一粒螺絲。具有很高的工作效率，它顛覆了傳統手動鎖螺絲的工作原理，發揚了傳統自動打螺絲機的優點。
【適用產品】
適用產品：鍵盤、開關、插座、路由器、充電器、計算器、遙控器、塑膠制品、塑膠玩具等螺絲密集的產品。
【使用條件】
選擇使用手持式自動鎖螺絲機，螺絲及打螺絲的產品必須滿足一定的條件：
1、 螺絲頭D與螺絲紋長度L比:L﹥Ｄ + 2.5 或者 L﹥1.2×Ｄ 單位:mm
2、 打螺絲孔位周邊10mm內沒有障礙物，且障礙不能過高。
3、 打螺絲孔位表面是平面或小于30度的斜面。 4、 螺絲沉孔深度不超過40mm。
自動鎖螺絲機的構造原理
自動鎖螺絲機的工作原理
自動鎖螺絲機工作流程: 送料機將合格的螺絲有序的排列 分料機構分出待鎖螺絲到送釘管  各種螺絲批頭（CNC加工，根據螺絲實際情況設計）
自動送螺絲到批嘴
 螺絲定位到待鎖位置
批頭下壓鎖緊螺絲到產品
自動鎖螺絲機對產品的要求

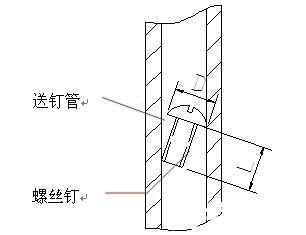

螺絲尺寸要求：L＞1.2D
否則螺絲會在送釘管內翻轉，不能正確地送螺絲。
1、螺絲自動整列、供料、自動篩選異形螺絲，自動補給空料。
2、不用手取螺絲,螺絲自動送料,解放了左手,可取放產品等
3、效率高達60粒每分鐘,能鎖多快就有多快
4、通用性強,手持螺絲刀,操作靈活,適用不定點作業
5、電批套輕巧,扭力調節精確方便,保證鎖緊質量
6、外形小巧,輸送距離可達4米,機器可擺在工作臺上臺下，節省空間
7. 單手鎖緊作業，輕松的下壓電批即可完成鎖螺絲作業。
8. 螺絲供給迅速可靠任何方向鎖緊作業皆可。
9、安全無噪聲
10、液晶顯示屏，計數、報警功能
1、提高生產效率，減少工人，節約成本。
2、不用手取螺絲，螺絲自動送料到批嘴。
3、單手鎖緊作業，輕松的下壓電批就完成了鎖螺絲。
4、效率高達到60粒/分鐘。
5、螺絲不會二次污染。
6、降低工人的勞動強度。
7、液晶顯示屏，可以計數、報警。 8、提升公司的統一形象。
【螺絲機送鎖步驟】
步驟一、人工將螺絲倒入送料機構的倉槽內；
步驟二、由送料機構將螺絲排序并通過分配器分配螺絲，管道將螺絲送到電動或氣動起子；
步驟三、由電動或氣動起子將螺絲鎖入產品中的鎖付系統。
【技術參數 】
|
功率 |
35W |
自動篩選 |
有 |
|
輸入電壓 |
220V |
自動補料 |
有 |
|
工作氣壓 |
2-5kg/cm2 |
螺絲刀牌子 |
奇力速 |
|
機身重量 |
12KG |
扭力大小 |
2-16KG |
|
外形尺寸 |
260*230*220 mm |
電批套重量 |
70克 |
|
適用螺絲直徑 |
M2-M4 |
液晶顯示屏 |
有 |
|
適用螺絲長度 |
M6-16 mm |
計數功能 |
有 |
|
螺絲管長度 |
2-4M |
螺絲整列方式 |
澗槽舉升/振動盤/蝸輪旋轉 |
|
鎖付速度 |
50-70粒/分鐘 |
料倉容量 |
2000粒 |
【使用方法 】
1 開啟電源，接通氣源,調節好扭力。
2 將螺絲倒入螺絲料倉內，螺絲量以不超過螺絲輸送軌道高度為宜。
3 第一次鎖螺絲前，需檢查電批鼻嘴內是否有一粒螺絲待鎖。
4 如無一粒螺絲在電批鼻嘴上待鎖，需按動手動送螺絲按鈕，使機器運動兩次，保證電批鼻嘴上有一粒螺絲在電批鼻嘴上等待鎖螺絲。
5 在確保電批調節按鈕處在鎖螺絲位置后，一手持電批，一手扶待鎖螺絲工件，對準螺絲孔下壓鎖緊螺絲。
6 待電批達到預設的扭力自動停止后提起電批，進行鎖第二粒螺絲。
7 如此重復即可。
|
