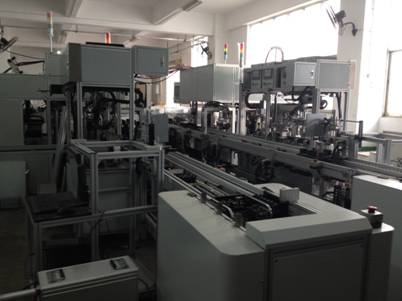

動力電池組PACK全自動生產線，采用模塊化設計思路，采用革命性的組合式PACK結構，不銹鋼極耳材料采用卷帶上料方式，絕緣組件采用振動盤自動上料，實現電池組自動組合，自動激光焊接，自動電測分選，大大節省人工，并使產品一致性得到提高，生產效率大大提升。
本機主要完成鋼殼18650電芯與極耳（不銹鋼）以及絕緣外殼的自動組裝，實現電池組串并聯焊接，并完成電壓，內阻測試分選，其中極耳跟不銹鋼外殼需要激光焊接。
工藝要求：工人將工件（包括電池電芯，塑料殼，不銹鋼卷帶）放入相應自動送料送料裝置后，實現自動組裝，實現電池組串并聯焊接，焊接以及成品檢測下料，機器自動工作 ，人工不參與生產只需加料。
主要工作工位
1、電池電芯18650自動上料工位
2、塑料殼雙工位自動上料工位
3、極耳上料工位
4、不銹鋼極耳壓緊工位
5、合格品移栽工位
6、激光焊接工位
7、焊接成品移栽工位
8、焊接檢測工位
9、焊接電測工位
10、不合格品下料工位
11、合格品下料工位
12、排版工位
本機全程采用日本歐姆龍PLC控制，實現閉環控制，無紊亂。人機交換中心為維綸觸摸屏，實現操作簡單化。
預計產能：2S/pcs
合格率：99%
需要人工：1人操作，上料并照看機臺，也可1人照看多臺機器。
|
