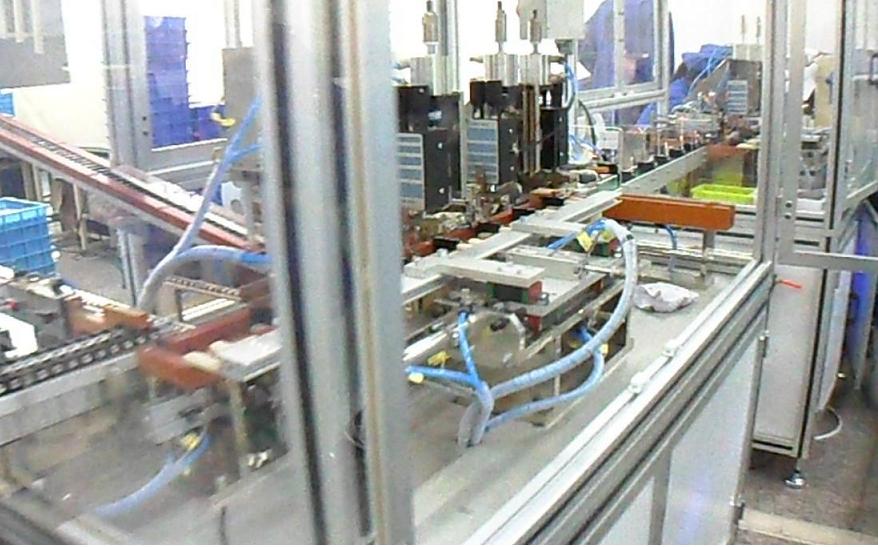

動力鋰電池pack極耳全自動焊接機適用于動力電池組pack的全自動組裝焊接生產，可實現多臺焊接機的聯線，可完成電池的串并聯連接，極耳自動裁切上料，自動焊接，自動裝配，使動力電池pack組裝生產全程實現自動化。
１、適用于鋰離子電池極耳包膠帶、極耳超聲波焊接、極片貼正/反面膠帶
２、盤卷式極片供料方式
３、全自動超聲焊接，采用進口名牌焊機，質量穩定可靠
４、焊頭雙向移動設計，滿足極耳焊點移動的要求
５、可選擇膠帶輥貼方式，無氣泡，貼膠精度高。
特點：精密化、穩定化、自動化、程序化
技術規格參數：
1、來料規格：
a.極片：寬度為40-60mm; 卷徑為最大直徑Ф400MM卷芯3
b.極耳：寬度為3－10mm；卷徑 為最大直徑Ф400mm；極耳膠帶寬度為6－15mm
c.膠帶：極耳焊接處膠帶規格為8－12mm；留白處膠帶規格為8－25mm
2、工作方式：
a.糾偏方式：收放卷糾偏；行進糾偏（可選）
b. 焊接：極耳焊接定位采用光纖檢測定位；超聲波焊接采用特聲、新動力或用戶自選
c.極片輸送方式：步進/伺服（可選）
d.貼膠方式：平貼/輥貼（可選）
e.極片收料方式：連續盤卷/裁切單片（可選）
3、工作精度；
a.極耳進給誤差：±0.3 mm
b.焊接角度誤差：±2°
c.貼膠橫向誤差：±0.5 mm
d.貼膠縱向誤差：±1 mm
4、生產效率：10-14ppm（極片長、貼膠數等影響較大
|
