反應釜DCS組態工程圖
涂料廠反應釜溫度流量控制系統，新建化工廠項目中擬采用自動化生產管理裝置，該項目自動化生產的內容主要是反應釜的加料和反應溫度控制。本次新建涉及的生產設備包括反應釜23套、儲料桶4套。該部分裝置區域?qū)儆诜欠辣瑓^(qū)，設備材料不需要防爆。生產過程涉及到的介質有蒸汽、冷卻水、及反應所需物質。

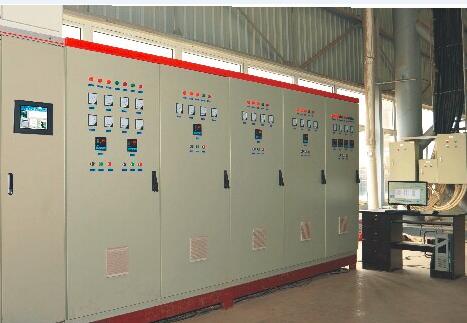

第二車間DCS系統組態圖
1. 建設目標
1.1 總體目標
本次建設的總體目標是：
l 提高生產管理水平
通過自動化生產，使生產中的溫度控制、計量控制、投料控制等生產過程實現自動控制，減少人工干預，提高生產管理的質量。
l 提高安全管理水平
對于生產過程中的溫度、壓力超限提供記錄、報警、自動連鎖處理等手段，對影響生產安全的環節提供自動化處理，。
1.2 控制需求
l 反應釜控制
實現反應釜反應過程的溫度控制，對升溫保溫、降溫等過程自動完成，實現溫度監測和報警。
l 進料計量控制
儲物桶會根據生產流程，依次對每個反應釜進行物料添加。在添加反應物料時需要提供物料計量控制。在生產過程中，儲物桶只會對其中一個反應釜添加物料，不會同時給兩個或兩個以上的反應釜添加。
l 儲物桶液位、溫度檢測
對存放反應原料的儲物桶進行液位和內部溫度的監測和報警。
2. 控制方案
2.1 方案選型原則
l 以DCS作為自動控制核心
根據本項目的特點，需要監測和控制的對象基本都是溫度、壓力、流量等連續過程信號，而不是開關的邏輯信號，因此方案將以DCS控制系統作為核心。
l 配備冗余控制器提高系統可靠性
根據生產過程對可靠性、安全性的需要，將配備冗余控制器進行自動控制。在DCS系統運行時，該冗余控制器互為備用，一旦某個控制器出現故障，另一個將無擾切換投入工作，并提供報警信號，供用戶及時處理故障，并且不影響生產的自動控制過程。
2.2 控制系統結構
為本項目設計的控制系統結構圖如下：
控制系統采用HPCS-4000+，高速數據總線是冗余布置的100M工業以太網。
系統配置一對冗余控制器，控制器通過I/O總線與I/O模塊進行數據通訊，獲取經轉換的現場信號，或者對現場設備發送控制指令。
I/O模塊用于處理現場各種信號，本系統需要使用的模塊有模擬量輸入（4~20mA）、模擬輸出（4~20mA）、熱電阻、開關量輸入、開關量輸出等幾種。這些模塊都可帶電插拔，便于在生產過程中實時維護。
上位機部分根據目前實際需要，配置兩臺上位機，一臺作為操作員站，負責對生產過程進行監視和操作，另一臺作為工程師站，對控制系統進行組態和維護，并在必要時可以作為操作員站的備用機。
2.3 數據采集功能
數據采集 (DAS)可連續采集和處理所有與生產系統有關的重要測點信號及設備狀態信號，以便及時向操作人員提供有關的運行信息，實現生產裝置的安全經濟運行。一旦生產裝置發生任何異常工況，及時報警，提高生產安全特性。
DAS具有下列功能:
l 顯示: 包括操作顯示、成組顯示、棒狀圖顯示、報警顯示等。
l 制表記錄: 包括定期記錄、事故追憶記錄、事故順序(SOE)記錄、首出原因記錄等。
l 歷史數據存儲和檢索
2.3.1 顯示功能
1) 每個上位機畫面能綜合顯示字符和圖象信息，運行人員通過CRT實現對運行過程的操作和監視。
2) 流程圖畫面。以類似用戶的流程圖的形式，顯示過程信息，并設有操作窗口，可對任一控制回路進行操作。
3) 每幅畫面能顯示過程變量的實時數據和運行設備的狀態，這些數據和狀態應每秒更新一次。顯示的顏色或圖形隨過程狀態的變化而變化。
4) 提供棒狀圖和趨勢圖，幫助用戶查看過程信號的變化。
5) 可顯示DCS系統內所有的過程點，包括模擬量輸入、模擬量輸出、數字量輸入、數字量輸出、中間變量和計算值。包括標志號(通常為Tag)、說明、數值、性質、工程單位、高低限值等。
6) 在監控畫面上提供操作指導，并由CRT的圖象和文字顯示出來。
7) 可根據運行要求和參考用戶提供的P&ID，提供足夠和完善的用戶畫面。用戶畫面的型式與數量，可以在工程設計階段或后期生產階段按實際要求進行增加和修改。
8) 標準畫面顯示。提供報警顯示、趨勢顯示、成組顯示、棒狀顯示等標準畫面顯示。
9) 成組顯示。在技術上相關聯的模擬量和數字量信號，可以組合成組顯示畫面，并保存在存儲器內，便于運行人員調用。
10) 趨勢顯示。系統可以提供歷史數據的趨勢和實時數據的趨勢顯示。趨勢顯示可用整幅畫面顯示，也可在任何其它畫面的某一部位，用任意尺寸顯示。所有模擬量信號及計算值，均可設置為趨勢顯示。
11) 報警顯示。報警分為系統部件故障報警(包括診斷報警和后備硬件故障報警)和工藝過程報警(絕對值報警、偏差報警、變化速度報警)兩類。無論當時屏幕上是何種畫面，系統可以音響和突出顯示(閃爍、顏色改變等)方式通知操作員
12) 系統狀態顯示。系統狀態顯示可以表示出與數據通訊總線相連接的各個過程站的狀態。各個站內所有I/O模件的運行狀態均應包括在系統狀態顯示中，任何一個站或模件發生故障，相應的狀態顯示畫面應改變顏色和亮度以引起運行人員的注意。
2.3.2 記錄功能
1) 記錄功能可由工程組態確定，數據庫中所具有的所有過程點均應可以記錄。
2) 系統能提供生成以下報表:定期報表、操作記錄、事件順序記錄等。
3) 歷史數據的存儲和檢索(HSR)。系統提供的HSR系統至少能保存系統所有過程變量和開關變量，并提供長達1年的保存事件。
4) HSR的采樣周期可根據不同的過程變量分1秒、3秒、5秒、1分和3分可選。
2.4 過程控制功能
以下的控制功能均指在控制器中實現的軟件功能。
2.4.1 回路控制功能
1) 系統提供PID單回路調節、串級調節等功能。
2) 提供匹配的手操器模塊，進行手自動切換操作。所有PID的操作在上位機提供匹配的模擬手操器面板。
3) 提供伺服模塊，用于實現調節閥的模擬伺服操作。
2.4.2 設備控制功能
1) 提供單向電機（例如攪拌電機）的集成控制模塊。
2) 提供電動閥門的集成控制模塊。
3) 以上電機控制的功能模塊，在上位機均提供相應的操作面板。
2.5 系統主要參數
|
信號處理參數 |
|
模擬量輸入 |
小于等于0.1% |
|
模擬量輸出 |
小于等于0.2% |
|
模入通道共模干擾抑制比 |
大于120dB |
|
控制器參數 |
|
I/O容量 |
4096點/控制器 |
|
控制回路 |
按需配置 |
|
實時數據采集周期 |
100ms |
|
控制周期 |
100ms，可調整 |
|
實時數據庫容量 |
64000點 |
|
通訊參數 |
|
I/O網絡通信速率 |
1MBps |
|
系統網絡通訊速率 |
100MBps |
|
冗余功能參數 |
|
冗余電源 |
提供 |
|
冗余通訊鏈路 |
提供 |
|
冗余控制 |
提供 |
|
電源參數 |
|
交流供電 |
220VAC 10%，47～53HZ |
|
過電流保護 |
負載達到額定值105%～150%時保護 |
|
過電壓保護 |
輸出電壓達到標稱值140%～170%時保護 |
3. 系統測點估算
根據客戶對生產控制的需求，測點估算如下：
l 反應釜控制
為實現溫度控制，每個反應釜需要的信號測點是
|
測點 |
信號類型 |
數量 |
說明 |
|
反應釜物料溫度 |
Pt100 |
1 |
基本測量需設置一支，若反應物上下溫差較大，需設置兩支或以上。（目前按一支測算） |
|
加熱蒸汽流量調節閥開度 |
4~20mA輸出 |
1 |
調節用于加熱蒸汽的流量 |
|
加熱蒸汽流量調節閥反饋 |
4~20mA輸入 |
1 |
調節閥當前開度的反饋信號 |
|
攪拌電機指令 |
開關輸出 |
2 |
電機的開指令和關指令 |
|
攪拌電機狀態 |
開關輸入 |
1 |
電機的運行狀態 |
|
冷卻水電磁閥指令 |
開關輸出 |
1 |
在反應溫度過高時，作為緊急降溫手段的開關指令 |
|
入口加料電磁閥指令 |
開關輸出 |
5 |
四種物料及水的加料控制 |
初期建設共23套反應釜。
加熱蒸汽的入口控制，也許會采用手動就地控制。
入口加料的閥門此處按電磁閥估算，若將來實際情況是電動閥，則需要重新估算（開關的信號數量會發生很大變化）。
l 進料計量控制
|
測點 |
信號類型 |
數量 |
說明 |
|
物料流量 |
4~20mA輸入 |
1 |
測量?jī)?chǔ)料桶的出口流量 |
現場共建設4個儲料桶，以及1個給水計量，分別給23套反應釜加料，出口計量處至反應釜入口加料閥之間管道內流量可忽略不計。
若以后需要精確計量，需要在反應釜入口處增加計量點。
l 儲物桶液位、溫度檢測
|
測點 |
信號類型 |
數量 |
說明 |
|
儲物桶液位 |
4~20mA輸入 |
1 |
測量?jī)?chǔ)料桶內的液位 |
|
儲物桶溫度 |
Pt100 |
1 |
測量?jī)?chǔ)料桶內的溫度 |
以4個儲物桶計算。
按上述分析，所需測點如下：
|
信號類型 |
數量 |
預留10% |
通道數/模塊 |
模塊數 |
|
4~20mA輸入 |
33 |
37 |
8 |
5 |
|
Pt100熱電阻 |
28 |
31 |
8 |
4 |
|
4~20mA輸出 |
23 |
26 |
4 |
7 |
|
開關輸入 |
23 |
25 |
16 |
2 |
|
開關輸出 |
184 |
202 |
8 |
26 |
4. 系統配置清單
根據目前用戶的控制需求，提供配置清單如下：
|
項目 |
規格型號 |
數量 |
廠家 |
|
控制系統 |
|
|
|
|
過程控制器(DPU) |
5CX11 |
2塊 |
華文 |
|
模擬量輸入（AI）模塊 |
5MAC1 |
5塊 |
華文 |
|
模擬量輸入（RTD）模塊 |
5MAR1 |
4塊 |
華文 |
|
模擬量輸出（AO）模塊 |
5MAC2-I |
7塊 |
華文 |
|
開關量輸入(DI)模塊 |
5MDD1 |
2塊 |
華文 |
|
繼電器輸出（DO）模塊 |
5MDD2-J |
26塊 |
華文 |
|
通用模塊端子座 |
TA003 |
9塊 |
華文 |
|
繼電器型DO模塊端子座 |
TB007 |
13塊 |
華文 |
|
DPU端子座 |
TD021 |
1塊 |
華文 |
|
開關電源組 |
5BPOW |
2個 |
華文 |
|
交流電源切換裝置 |
5BACU-3 |
1個 |
華文 |
|
10芯總線電纜 |
LGH10 |
1根 |
華文 |
|
控制柜 |
800*700*2200 |
1個 |
華文 |
|
軟件加密狗/組態編程軟件 |
一體化 |
2個 |
華文 |
|
通用配件 |
|
|
|
|
交換機 |
8口 |
2個 |
D-Link |
|
網線 |
超五類雙絞線 |
300米 |
AMP |
|
操作站HMI |
4G/500G/標準鍵鼠/雙100M網卡 |
2臺 |
DELL |
|
操作站顯示器 |
23〞LCD |
2臺 |
DELL |
|
