真空壓力記錄器在較高壓力時(105～1Pa)利用壓力差U型管壓力計，麥克勞真空計，薄膜計，彈簧管壓力計等。 在103～10-2Pa的中間壓力范圍，利用氣體性質(熱傳導，粘性)的變化而做成的皮氏計、粘性真空計。在低壓力時，使用將氣體分子電離而測量的電離真空計。
表2 真空計的適用壓力范圍
| 真空計的名稱 |
可測的壓力范圍(Pa) |
| 水銀壓力計(U型管) |
105～102 |
| 油壓力計(U型管) |
105～102 |
| 油壓力計(U型管) |
3*103～1 |
|
麥克勞真空計(一般型和特殊型) |
103～10-3 |
| 彈性變形真空計 |
105～102 |
| 隔膜真空計(機械式) |
105～102 |
| 隔膜真空計(電氣式) |
105～10-3 |
| 電離真空計(三極管型) |
10-1～10-5 |
| 超高真空用B-A型 |
10-2～10-6 |
| 極高真空用熱陰極磁控計 |
10-5～10-10 |
| 高真空用(舒爾茨型) |
10～10-2 |
| 冷陰極真空計 |
1～10-5 |
| 皮拉尼真空計 |
104～10-2 |
| 熱電偶真空計 |
102～10-1 |
| 熱敏電阻真空計 |
102～10-1 |
| 粘性真空計 |
1～10-5 |
| 克努曾真空計 |
10-1～10-5 |

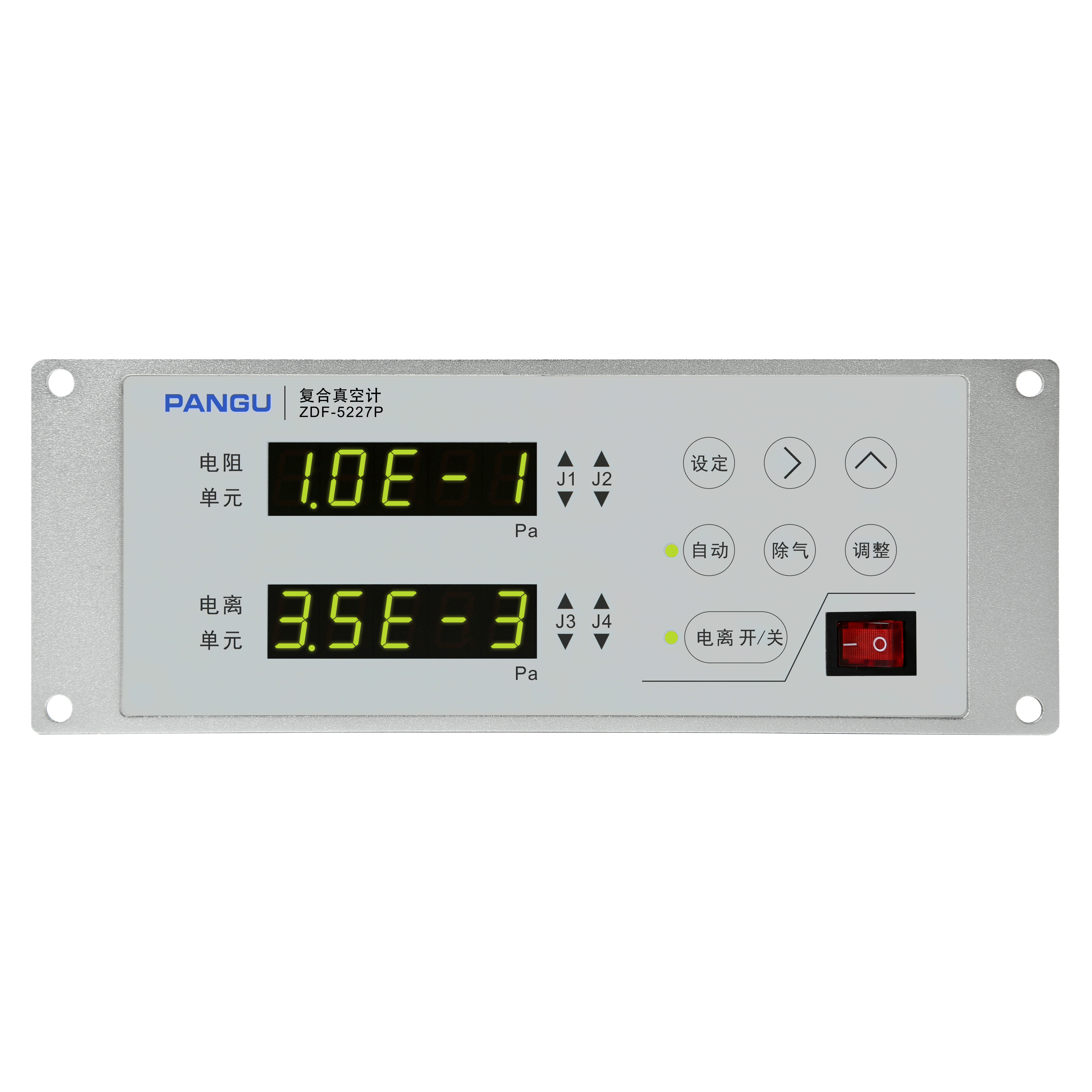

復合真空計由電阻單元和ZJ-10熱陰極電離單元組成，可測范圍從高真空至大氣壓�？山右坏絻陕冯娮枰�(guī)和一路電離規。電阻單元采用定溫測量法，精度高、響應快。采用全數字化校準方法，無需工具即可完成電阻規的校準。在自動模式，電離單元可通過電阻單元自動控制開啟和關閉，防止熱陰極電離規在低真空狀態下開啟導致?lián)p毀。
儀器集成了模擬輸出、繼電器控制、串口通訊等功能，適合用于自動化要求較高的真空設備。
技術參數
◆ 配用規管：ZJ-52T電阻規和ZJ-10電離規
◆ 測量范圍：1.0x105 ~ 3.0x10-4 Pa
◆ 有效范圍：2.5x103 ~ 3.0x10-4 Pa
◆ 控制范圍：2.5x103 ~ 3.0x10-4 Pa
◆ 控制輸出形式：繼電器觸點輸出，常開+常閉
◆ 繼電器負載：3A/220VAC，無感負載
◆ 繼電器路數：4，可任意指定控制單元
◆ 模擬輸出形式：0~10V，0~5V，4~20mA可選
◆ 串行通訊：RS-232或RS-485，Modbus-RTU協議
◆ 顯示：兩組5位數碼管，科學記數法顯示
◆ 刷新時間：0.5秒
◆ 供電電源：220VAC/50Hz
◆ 額定功率：35W
◆ 使用環境：-10~40℃，濕度小于85%
◆ 外形尺寸：240*88*255mm
◆ 儀器重量：約2Kg
|
