中水回用系統在充分利用現有資源的基礎上，通過合理的系統結構、功能強大的控制功能，使得所有設備都得到較好的控制，運行穩定可靠，回收中水安全有效。

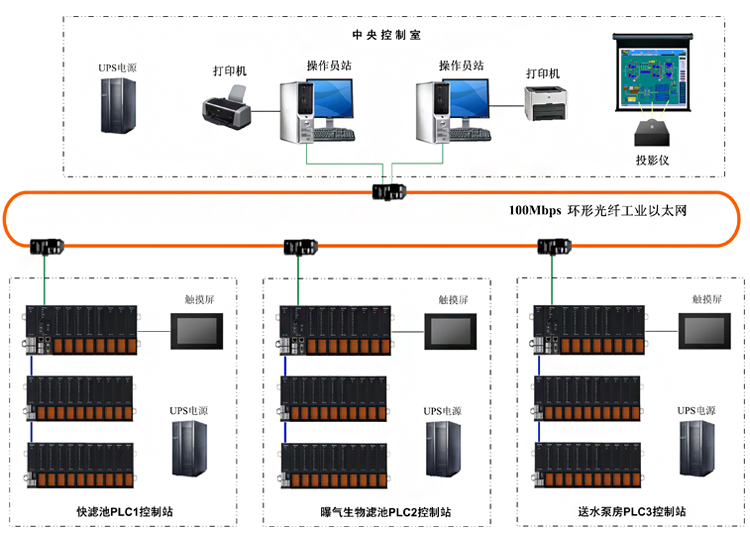

中水回用自動化控制系統由1個中央控制室與3個現場PLC控制站及其高速安全的工業以太數據通訊網絡組成。中央控制室主要由2臺工業控制計算機、投影顯示系統組成，通過以光纖為傳輸介質的工業以太網絡對各現場PLC控制站進行監視、控制。3個現場控制站為快濾池現場控制站（PLC1站）、曝氣生物濾池現場控制站（PLC2站）、送水泵房現場控制站（PLC3站），上述現場控制站負責各自構筑物內及周邊相關工藝電氣設備和相關儀表的監控，并將管理所需信息傳至辦公管理樓中央控制室。
