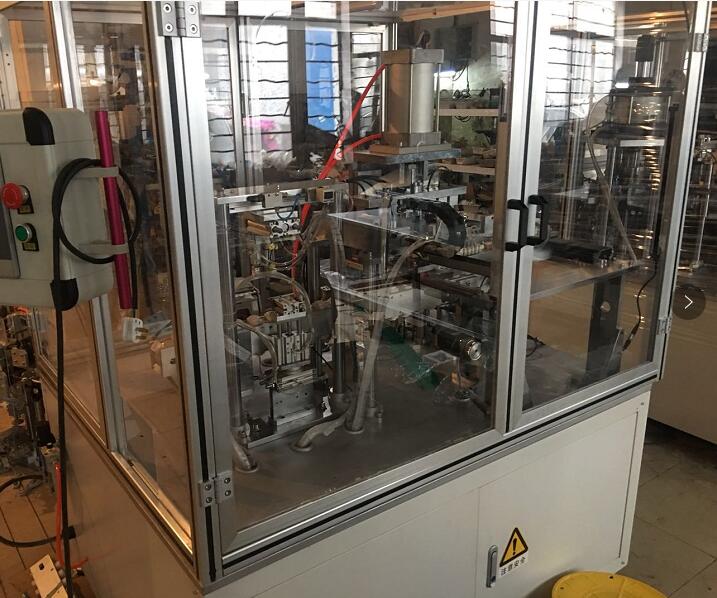

安全閥在線壓力分選氣密泄露測試機是根據GB/T12242-2005--壓力釋放裝置--性能試驗規范，GBT12241-2005_安全閥一般要求，GB/T12243-2005彈簧直接載荷式安全閥而開發的自動化專機，針對安全閥自動化生產過程中對安全閥成品進行開啟壓力，關閉壓力以及氣密泄露測試的自動化專機。，
安全閥在線壓力分選氣密泄露測試機是針對安全閥自動化生產過程中對安全閥成品進行開啟壓力，關閉壓力以及氣密泄露測試的自動化專機。安全閥在線壓力檢測儀可對其進行在線帶壓調試，通過電腦顯示出安全閥的開啟壓力和回座壓力。該儀器也可對安全閥進行不帶壓試驗，根據記錄下的曲線，確定出安全閥的開啟壓力、回座壓力和開啟高度。并通過計算機比較整定時和使用中的測試結果，從而判斷安全閥是否滿足技術要求。
為了匹配前段的生產效率，設置8套檢測機構即8套獨立檢測工位。
C機下料同步帶總長1.5M，載具為8套.
不合格品下料工位、貼標簽工位、合格品下料工位移動位置。
C機臺板寬度方向1.5M。
2、檢測工位工作方式：
a) 測試開始后，三通閥打開，給測試工位供氣。測試后端氣閥1打開，氣閥2關閉。
b) 減壓閥調節螺母對初始位置停在3.05Mpa位置，通氣后，減壓閥將進氣壓力逐漸升高，至工件后端流量檢測開關檢測到有氣漏出時，讀取5Mpa壓力傳感器數值，即為產品開啟壓力，程序判斷壓力值是否符合要求。如果減壓閥將氣壓升至4.5Mpa，流量開關仍無信號，判斷產品無法打開，標記為不合格品，則減壓閥將該氣路壓力降至3.05Mpa，氣路關閉不再進行后續測試。
c) 測試開啟壓力完成后，減壓閥將氣路壓力降低，讀取流量開關無信號時 壓力傳感器數值，即為關閉壓力。 減壓閥將氣路壓力降低至3.05Mpa，先保持2-3秒鐘，觀察流量開關是否有信號輸出，如果有，則將該產品標記為不合格品，如果沒有則進入 微漏測試。此步驟是為了保護壓差傳感器不會被較大壓力破壞。氣閥1關閉，氣閥2打開，氣路保持3.05Mpa壓力15S時間，讀取此段時間內壓差傳感器數值。測試氣路同時接壓差傳感器。 壓差傳感器一端接測試氣路，另一端接大氣， 壓差傳感器量程為2000Pa。可通過反復測試確定某數值為合格閾值，若測試數據大于此值，則判斷產品不合格。15S內數值不大于設定值，則判斷產品合格。 d) 測試完成后，三通閥關閉，將氣路殘余壓力釋放掉，氣閥2關閉，氣閥1打開，完成測試工作。
e) 氣密檢測設備關閉氣閥1、開啟氣閥2時，應有穩定時間，需摸清現有管路，進行控制。（閉合密封時，所有閥、管路應保證絕對氣密，不能泄漏）. f) 泄漏產品壓差變化應可靠分辨出（采用14位A/D,采樣分辨率為12000,傳感器的量程為2000pa,所以能夠分辨的最小值為2000/12000=0.16pa）；
g) 測試管路應加1Kpa的泄壓保護閥或有其他保護裝置（實際上水柱就是一個泄壓保護閥，我們的程序可以將這段水柱作為常數去掉，即每次試驗時可以做到清零。）；
f)壓差傳感器參數：
測試壓力范圍：正負2KPa
耐壓：5Mpa
模擬量輸出
重復精度：0.03% F.S.
使用壽命：3千萬次
|
