鋼管廠在線硬度計是鉆桿生產線上在線測量產品硬度值的儀器，在線自動布氏硬度計采用全自動試驗力閉環控制系統、CCD壓痕自動捕捉測量系統、定深度自動銑削試驗表面，是一套無人值守的智能化在線自動布氏硬度計廣泛應用于石油鉆采設備如石油鉆桿/鉆鋌/管接頭/石油鋼管/天然氣高壓氣瓶/鋼瓶的在線布氏硬度檢測篩選。

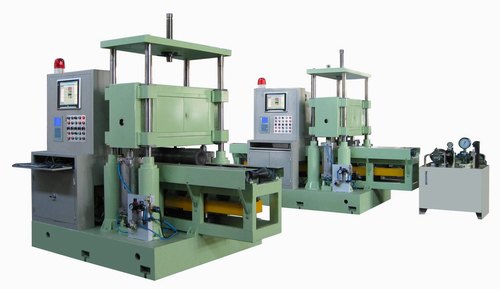

門式在線自動布氏硬度計主要特點：
堅固的門式機架，剛性好，滿足工作現場的需要；
精密的工件定位裝置，滿足試驗點的準確定位；
自動完成對工件的夾緊、銑削、打壓痕及測量；
全自動試驗力閉環控制系統，試驗力穩定可靠；
CCD壓痕自動捕捉，自動測量，無需人工操作；
銑削動作自動完成，銑削深度一致、可調；
預置硬度值上下限，自動判斷試驗點是否合格，具有聲光報警提示；
預置試驗條件（包括：被測材料、工件名稱、日期、試驗人員等）
試驗數據自動保存到數據庫，隨時備用；
在線全過程具有多處傳感器，自動完成工件的進出和硬度試驗，無須值守。
應用范圍：
主要用于測定壓力容器類，鋼管類，鉆桿類零件的硬度值；
也可用于其他圓柱類，平面類零件的硬度測量。
鉆鋌布氏硬度檢測傳動系統
（1）當石油鉆挺傳到工位后，由機械手將其移動到傳輸輥道上，然后通過移動小車向前行走，鉆鋌的一端走過銑削區1米處自動停下。
（2）當被檢測鉆鋌停下來后，機械手將其牢牢抱緊，銑削頭自動銑削一定深度，達到布氏硬度機的檢測要求
（3）鉆鋌向前行走1米自動停下，硬度檢測系統開始工作，自動加載、保持、卸載，檢測完畢硬度壓頭回到工位。
（4）鉆鋌向前行走1米處自動停下，CCD布氏硬度讀數系統自動獲取第一點圖像，通過軟件自動測量，得出結果，第一點檢測結束。
CCD布氏硬度讀數系統，是將布氏硬度的壓痕通過數碼傳感器采集圖像，通過軟件進行數據處理，最終顯示的是布氏硬度HB值，布氏硬度讀數系統的發明取代了古老的讀數顯微鏡，使測量的結果更加便捷、準確。省去了查表求值的過程。
（5）重復前4點步驟，開始第二點檢測，直到所有的檢測完成，通過機械手將鉆鋌移到存儲區等待下一道工序
|
