石油鉆具/鉆桿/鉆鋌/接頭/鋼管在線布氏硬度計專為石油鉆采設備開發,前段可接熱處理調質爐,后接布氏硬度全自動檢測線,實現布氏硬度在線測量,設置三個工位:自動銑削平面,自動加載打硬度,CCD攝像頭自動讀數,工位切換采用伺服電機由PLC控制,加載由伺服電機+力傳感器形成閉環控制,確保力加載精度達到0.5級,壓痕測量采用130萬像素CCD攝像頭,采用機器視覺圖像處理算法,在200毫秒時間內即可精確完成邊緣自動檢測,經精確定標可以達到高測量精度壓痕直徑,銑削工位由伺服電機+主軸動力頭完成,可以實現定深銑削,深度可達2mm,整個在線測量硬度的過程確保90秒內完成,從而可以滿足生產線24小時測試800個工件的要求。在線布氏硬度計/布氏硬度在線自動測量系統是一條完整的布氏硬度檢測線,廣泛應用于石油鉆采設備/天然氣高壓氣瓶/鋼瓶/大型鑄造件/鍛壓件等硬度在線測試場合。

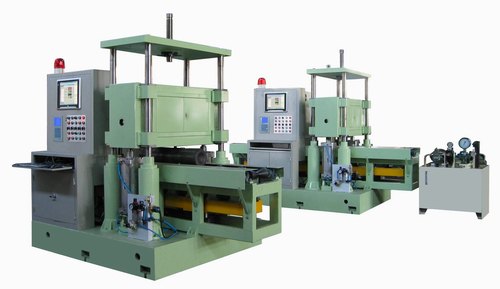

1.主機框架采用四柱龍門式布局。

2.中橫梁布局三個工位:自動銑削工位/自動加載工位/自動拍照讀數工位

3.工件實現自動上下料,整個過程由PLC控制

4.自動讀數工位采用130萬像素CCD攝像頭,采用機器視覺圖像處理算法,在200毫秒時間內即可精確完成邊緣自動檢測

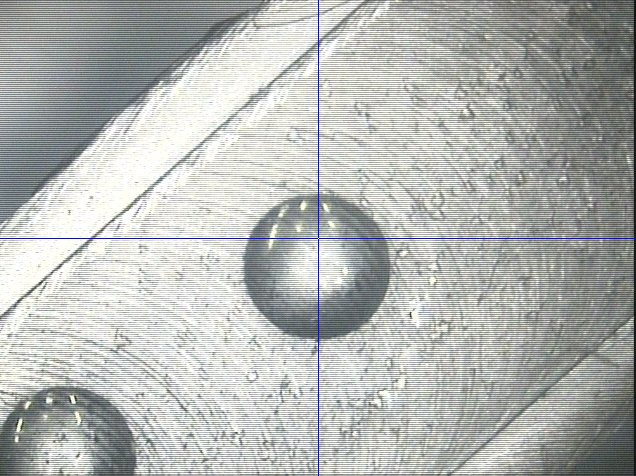

布氏硬度10mm鋼球壓頭壓痕原始圖像:

經機器視覺特定算法后自動實現邊緣自動檢測:

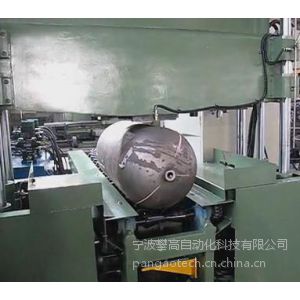

鉆鋌布氏硬度檢測傳動系統
(1)當石油鉆挺傳到工位后,由機械手將其移動到傳輸輥道上,然后通過移動小車向前行走,鉆鋌的一端走過銑削區1米處自動停下。
(2)當被檢測鉆鋌停下來后,機械手將其牢牢抱緊,銑削頭自動銑削一定深度,達到布氏硬度機的檢測要求

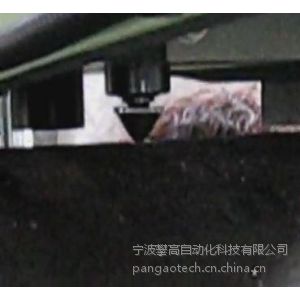

(3)鉆鋌向前行走1米自動停下,硬度檢測系統開始工作,自動加載、保持、卸載,檢測完畢硬度壓頭回到工位。
(4)鉆鋌向前行走1米處自動停下,CCD布氏硬度讀數系統自動獲取第一點圖像,通過軟件自動測量,得出結果,第一點檢測結束。

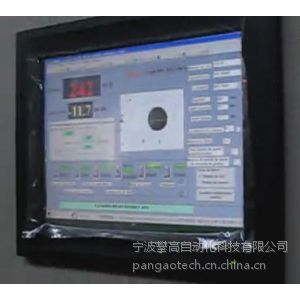

CCD布氏硬度讀數系統,是將布氏硬度的壓痕通過數碼傳感器采集圖像,通過軟件進行數據處理,最終顯示的是布氏硬度HB值,布氏硬度讀數系統的發明取代了古老的讀數顯微鏡,使測量的結果更加便捷、準確。省去了查表求值的過程。
(5)重復前4點步驟,開始第二點檢測,直到所有的檢測完成,通過機械手將鉆鋌移到存儲區等待下一道工序
