一、全自動布氏硬度計產品概述：
金屬布氏硬度試驗是采用一定直徑鋼球或硬質合金球，以規定試驗力壓入被測材料表面按規定保持時間后，卸除試驗力，測量試樣表面的壓痕直徑，以計算試樣上球壓痕之球冠面積所承受的平均壓力。當用鋼球直徑10mm, 在29.42KN（3000kgf）試驗力下保持12秒測定硬度為197時，其布氏硬度以符號HBW表示，例如：197HBW10/3000/12，依此類推。
二、全自動布氏硬度計使用領域：
布氏硬度計可用來測定鑄鐵、有色金屬、各種退火、調質處理以后以及大多數出廠供貨的鋼材。特別是對于較軟的金屬如純鋁、銅、鉛錫鋅等及其合金，測量的硬度是很準確的。布氏硬度有高的測量精度，復現性和代表性較好。是機械冶金及計量部門不可缺少的硬度測量儀器。
三、全自動布氏硬度計依據標準：
精度符合GB/T230.1 -2005、ISO 6506.2-2005 和美國ASTM E18
四、全自動布氏硬度計性能描述：
工作環境： 室溫10～35℃，濕度20%～80%
測量范圍：硬質合金球（HBW）――適用于硬度8—650HBW。
試驗力級： 750、100、3000Kgf
試件允許最大高度： 700mm（可根據客戶要求定做）
鋼球直徑： 5、10mm；
龍門寬度： 800mm
硬度分辨率： 1HB
電源： 220伏，50赫茲
外形尺寸： 1700x900x2050mm（可根據客戶要求做）
重量： 主機約3000千克
機構概述：

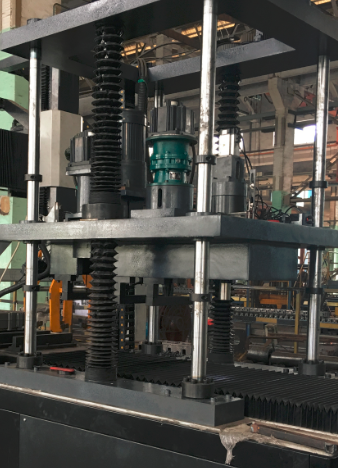

該機由底座、伺服電機、滾珠絲杠、高精度測力傳感器、PLC控制，門式框架結構、直線導軌滑動工作臺便于測量大型工件、碳化鎢鋼球壓頭和壓痕測量裝置（電腦壓痕圖像處理系統）等組成。 可以通過選擇不同的試驗力和不同尺寸的鋼球組合測試不同的工件。
在橫梁上通過直線導軌連接有三位一體的滑動測試系統。包含銑削系統、硬度試驗、圖像處理三個模塊。
1.銑削系統。三位一體測試系統上裝有工件加工銑削系統，負責加工工件使之有可以進行硬度試驗的小平面。
2.硬度試驗。裝有高精度測力傳感器，傳感器的下端裝有主軸、壓頭。橫梁通過兩端的滾珠絲杠、絲母、導向軸連接在立柱上。伺服電機帶動滾珠絲杠旋轉，使橫梁向下移動壓頭接觸到工件。測力傳感器采集信號，單片機控制伺服電機旋轉，當?shù)竭_(dá)所需要的力時伺服電機停止旋轉。壓頭處便產生了一個精度比較高的試驗力作用在工件上。保持一段時間后，伺服電機反轉卸除該試驗力。使工件上產生一個壓痕。
3.圖像處理。三位一體測試系統裝有CCD攝像頭并連接到電腦進行圖像處理，自動計算出該壓痕的硬度值。
